电子发烧友网 > 控制/MCU > 正文

ATMEGA16单片机I0端口的使用方法解析

2018-12-19 15:29 ? 次阅读
标签:济人 威尼斯人线上平台 老菜街

一、ATMEGA16的I\0端口的使用:(只有一个实验,下面的部分每个小节可能有几个实验验证,你懂得)

一—(01)、)—使用4*4行列式按键开关的使用

I/O端口介绍:

直接一个图就哦了,因为根本没什么,就是控制寄存器(这里一定要注意,后面的ATmega16的引脚的功能都是控制寄存器来实现引脚或者器件的功能的,说白了,知道了寄存器,会用了寄存器,再来点51的基础,那这些东西真的就没什么了,AVR单片机很简单的)

ATMEGA16单片机I0端口的使用方法解析

我用的就是IAR和Proteus

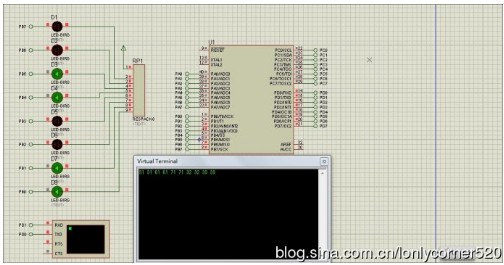

好了先给个图,这个是按照手机上的设计的你看了就懂了

ATMEGA16单片机I0端口的使用方法解析

别的就不费话了,一看图不就全明白了

然后就是今天的代码

其实相当的简单,和51的原理一样,然后就是控制引脚的输入输出,高低电平,这里用不到高阻态。

#include“iom16.h”

typedef unsigned char uchar;

typedef unsigned intuint;

//------------------------------------------------------------------------------

__flash uchar skey[16]={10,11,12,13,3,6,9,14,2,5,8,0,1,4,7,15};//这里是根据键盘的设定来设定的,我这里设定的是手机键盘,方便使用

__flash uchar act[4]={0xfe,0xfd,0xfb,0xf7};

ucharconst seg[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,

0x7c,0x39,0x5e,0x79,0x71};//共阴极数码管

//------------------------------------------------------------------------------

//延时函数

voiddelay_ms(uint k)

{

uinti,j;

for(i=0;ifor(j=0;j《1140;j++);

}

//------------------------------------------------------------------------------

//键盘检测函数

uchar key_scan()

{

uchar i,j,in,ini,inj;

uchar flag=0;

for(i=0;i《4;i++)

{

PORTB=act[i];

delay_ms(5);//延时消抖

in=PINB;

in=in》》4;

in=in|0xf0;

for(j=0;j《4;j++)

{

if(act[j]==in)

{

flag=1;

inj=j;

ini=i;

}

}

}

if(flag==0)

return(16);

return(ini*4+inj);

}

//------------------------------------------------------------------------------

//main

voidmain()

{

uchar c,key_value;

DDRA=0XFF;

DDRC=0XFF;

DDRB=0X0F;

PORTA=0X00;

PORTC=0XFF;

PORTB=0XFF;

while(1)

{

c=key_scan();

if(c!=16)

key_value=skey[c];

PORTA=seg[key_value];

PORTC=0xfe;

delay_ms(1);

}

}
